DataNet解决方案——无线温湿度监控网络用于注射器生产基地

应用：在医疗器械工厂中的环境温湿度监测

企业名称：PROESCA, C.A.

背景：在生产与医疗健康有关的产品的工厂中，为了要保证产品质量、安全和无菌包装的需要，进行环境温湿度的监测是具有决定性的举措。环境监测系统提供在线的数据以及分析报告，使客户可以对环境的测量进行预估和控制，在有需要的情况下执行预防和修正。

关于客户：

图 1 ： PROESCA, C.A. 注射器工厂

PROESCA是Pequiven的一家子公司，建立于2008年，致力于推广、支持和发展聚合物、发酵产品及化学品事业，兼顾与环境及周边事物融洽的可持续发展计划。注射器工厂位于委内瑞拉Ana Maria Campos (CIAMCA)的工业区，工厂为委内瑞拉公众安全研究院生产注射器。目前注射器产能为14.4亿支/年。

主要挑战：

PROESCA注射器生产基地要求温湿度监控系统可以符合以下的参数要求：

温度：10至40°C，精度要求± 0.5 °C

相对湿度：10至90%RH，精度要求± 5%

差压：-60至60帕斯卡，精度要求± 2.5帕斯卡

环氧乙烷：0到2ppm，精度要求± 0.1 ppm

另外，系统还必须可以根据通过电脑设定的间隔自动记录每个参数的所有读数，并生成报告用于分析。

环境温湿度监控系统必须可以和不同的系统连接，并为预防及纠错操作提供报警：

火灾预警，根据环氧乙烷的泄露情况而产生的报警。

禁止进入环氧乙烷富集区域的系统RFID进入控制

HVAC系统启动用于吸走区域中的环氧乙烷。

DataNet 系统的应用：

基于PROESCA的需求，应用了如下的DataNet环境温湿度监控系统：

• 1 x DNR900 接收器
• 3 x DNR800 迷你中继器
• 1 x DNL910-PA 温度记录仪，带功率放大器
• 11 x DNL920-PA 温湿度记录仪，带功率放大器
• 1 x GSM 模块，用于发送短信报警
• 5 x 环氧乙烯探头
• 21 x 差压变送器

另外，PROESCA应用了一套基于环氧乙烷泄露报警而触发RFID门禁控制、应急HVAC通风系统启动及火灾报警动作的系统。

图2和图3为设备分布。



图 2. 环境监测系统连接简图

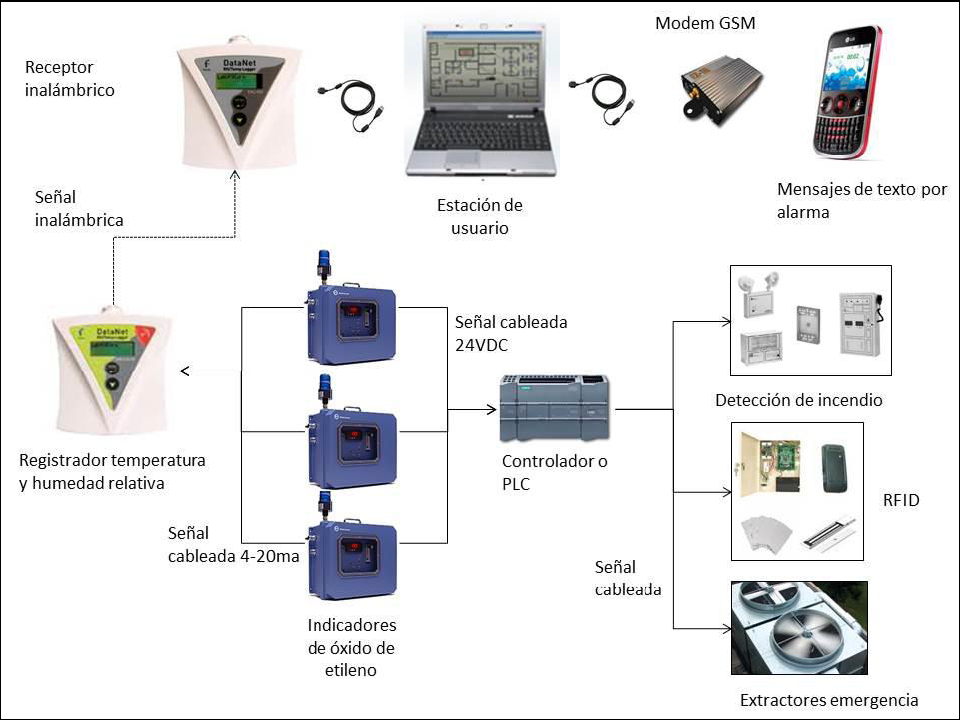

图 3. 环氧乙烷报警系统连接简图



执行结果：

DataNet系统自动记录数据并根据设置的预警范围对数据进行判断

可以通过系统记录数据来观察到安装点的环氧乙烷数值及进行控制。

DataSuite软件为全部的安装监控点提供一个清晰的虚拟网络地图、监控点分布、报警指示、报警数据及流控制

符合标准及规章——符合供应区域的健康领域的相关环境规章要求。

万一发生在线数据传输中断，DataNet系统可以执行自动恢复测量并且进行传输。

客户留言：

“ DataNet 系统及 DataSuite 数据分析软件可以使我们在仓库、消毒及技术区域进行审计、数据下载及分析记录数据节省时间，报警提示使我们可以在发生预警时第一时间采取措施及避免损坏。”—— Ing. Carlos Zambrano, Coordinador General Jeringas PROESCA

图4. 迷你中继器的安装

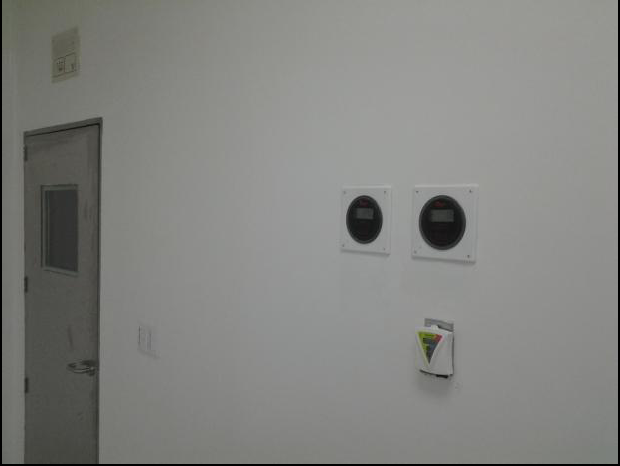

图 5. 差压变送器及 DataNet 的安装
