PI 1M短波长在线红外热像仪

产品介绍

新研发的红外热像仪 optris® PI 1M尤其适合测量金属材质，因为和传统的8～14μm热像仪相比，这种材质在1μm的短波是具有更高的发射率，可以让测量更加精准。

在将热处理过程可视化的同时,高性能传感器拥有极端至1ms的响应时间用来显示中心像素点的温度值。.

主要技术参数：

高动态CMOS 探测器，分辨率高可达 764 x 480像素
宽量程 450 °C to 1800 °C
高1 kHz超高速帧速率，满足快速响应要求。
响应时间1ms的实时模拟输出
Extensive software package and SDK included

测量金属的表面温度设计的高温红外热像仪PI 1M，持续测温范围高达1800 °C，optris® c不同于那些普通热成像仪的级别，它具备从450°C至1800°C的宽量程测量，且此温度范围是持续的。也就是说，这意味着在许多应用上它不需要切换量程范围，这使得新款热像仪更加用途广泛。

众所周知德国欧普士红外热像仪产品除了具备外型小巧紧凑，通用的USB接口以及提供免费软件等优势以外，PI 1M 是市场上仅有的一款具有持续测温短波红外热像仪，帧频高达1kHZ 以及光学分辨率或帧频率可选择性的产品。

...

PI Lightweight无人机红外热像仪

产品介绍
资料下载

产品介绍

optris PI LightWeight无人机红外热像仪套装

新开发的 optris PI LightWeight是一个重要的市场创新，特别适用于空中红外热图监测. 超轻lightweight PC 和轻量版PI红外热像仪的组合套装重量仅有380 g. PI LightWeight用于太阳能及风力发电系统的质量检查及维护工作十分理想，同时也可以用于建筑物的热图监测.

主要技术指标：

重量(lightweight PC + PI热像仪): 380 g
操作系统: Windows XP
382x288 像素 in 12 ms 每帧
同时20 Hz 视频信号
灵活的数据采集，和 PI Connect 分析软件
千兆以太网接口用于后期视频下载并使用远程桌面做软件调整。
记录开关远程控制

optris PI LightWeight技术细节

套装包含：

optris PI 400/ 450 LightWeight kit:

optris PI 400 or PI 450 camera in lightweight housing incl. recording switch, 30 cm USB cable fixed installed PI NetBox in plastic enclosure with Intel Atom Z530 CPU, 1,6 GHz, 4 GB ROM, 1 GB RAM, 8-48 V or PoE, TVout, 3x USB 2.0, Operating system Windows XP Professional, incl. 8 GB SDHC card, 24 VDC power supply, Video adapter cable, Power cable, 1 m Ethernet cable, USB system recovery stick (2 GB), Software package PIConnect, Operators manual

LightWeight PC参数 (PI NetBox)

Operating temperature: 0 - 50°C
Storage temperature: 0 - 70 °C
Relative humidity: 10... 95 %, non-condensing
Dimensions: 112 x 58 x 54 mm
Weight (NetBox+PI): 380 g
Vibration: IEC-2-6: 3G, 11 - 200 Hz, any axis
Shock: IEC-2-27: 50G, 11 ms, any axis
Operating system: Windows XP Professional

Electrical specifications lightweight PC (PI NetBox)

Power supply: 8... 48 VDC or Power over Ethernet (PoE/ 1000BASE-T)
Power consumption: 9.5 W (+ additional 2.5 W for PI camera)
Cooling: Active (integrated fan)
Board: COM Express® mini embedded board
Processor: Intel® Atom™ Z530/ 1,6 GHz
Hard disc drive: 4 GB SSD
RAM: 1 GB (DDR2, 533 MHz)
Ports: 2x USB 2.0, 1x Mini-USB 2.0 (slave mode), TVout, Ethernet (Gigabit Ethernet)
Extensions: MicroSDHC card (up to 32 GB)
Additional functions Recording On/ Off remote controlled or via recording switch on camera, 6 status LEDs

...

PI USB Server转换器

产品介绍
资料下载

产品介绍

USB Server Gigabit

使用USB server可以将USB转换为以太网信号，实现远距离控制在线红外热像仪， the USB Server Gigabit bridging distances significantly longer than 20 meters between the PC and a PI thermal imaging camera and the optris® CTvideo/ CSvideo video pyrometer series.

USB Server Gigabit的主要参数

尺寸: 105 x 75 x 22 mm

重量: 200 g

Network: 10/100/1000 BaseT autosensing (max. 1000 Mbit/s)

供电: Power-over-Ethernet (PoE) Class 3 (6.49-12.95W) or via screw terminal DC 24 V...48 V (+/-10 %)

Current consumption: Ext. supply (24V DC) without USB devices: typ. 120 mA Ext. supply (24V DC) with 2 USB devices each 2.5W: typ. 420 mA

优点：

完全兼容USB 2.0, 数据速率: 1.5 / 12 / 480 mbps, USB transfer modes: Control, Bulk, Interrupt, Isochronous

Full TCP/IP support incl. routing and DNS

Two independent USB ports

Galvanic isolation 500 VRMS (network connection)

Remotely configurable via Web Based Management

Supply from PoE or external power supply...

PI200在线式红外热像仪,双光路设计

产品介绍

Optris PI200

双光路高速在线式红外热像仪

新版：双光路技术

96 Hz(160 x 120像素)实时热成像

32 Hz(640 x 480像素)实时同步可见光成像记录

微光技术视觉相机

设计小巧(尺寸：45 x 45 x 62 mm3)

热分析套装包括3个镜头(可选)

基本型号	PI160在线式红外热像仪
类型	红外
标准包装	USB接口热像仪，含一个镜头，
	USB 电缆 ( 1米)，
	小型三脚架，
	PIF 过程接口 (含1 米电缆)，
	optris PI Connect 软件包，
	铝制仪器箱
探测器	FPA, 非冷式 (25 µm x 25 µm)
光学分辨率	160 x 120 像素
光谱范围	7.5 - 13 µm
温度范围	-20°C...100°C, 0°C...250°C, 150°C...900°C,
	附加的温度范围: 200°C...1500°C (选项)*
帧频	120 Hz
视场角 (FOV)	23° x 17° FOV / f = 10 mm 或
	6° x 5° FOV / f = 35.5 mm 或
	48° x 37° FOV / f = 4.5 mm 或
	80° x 60° FOV / f = 3.1 mm
热灵敏度 (NETD)	0.08 K (23 ° x 17° FOV / F = 0.7)
	0.3 K (6° x 5° FOV / F = 1.6)
	0.1 K (48° x 37° FOV 和 80° x 60° FOV / F = 1)
可见光成像探头	光学分辨率: 640 x 480 像素帧频: 32 Hz 视场角(FOV): 54° x 40° (PI200), 30° x 23° (PI230)
(仅限双光路热像仪)

测量精度	±2°C 或 ±2%
PC 接口	USB 2.0
过程接口 (PIF)	0 - 10 V 输入,数字输入,0 - 10 V 输出
环境温度	0°C...50°C
存储温度	-40°C...70°C
相对湿度	20 - 80%, 无凝结
尺寸 / 环境等级	45 mm x 45 mm x 62 mm / IP 67 (NEMA 4)
重量	215 g, 包含镜头
震动	25G, IEC 68-2-29 / 2G, IEC 68-2-6
三脚架	1/4-20 UNC
供电	USB 供电

PI400在线式红外热像仪,382 x 288像素

产品介绍

PI400在线式红外热像仪
新版：382 x 288高像素探测元件
高达80 Hz帧频快速实时热成像
高热灵敏度：0.08K
设计小巧(尺寸：46 x 56 x 90 mm3)
重量轻巧（320g含光学镜头）
可选配镜头及工业应用附件

PI400在线式红外热像仪技术参数：
<

基本型号	PI400在线式红外热像仪
类型	红外
标准包装	USB接口热像仪，含一个镜头，
	USB 电缆 ( 1米)，
	小型三脚架，
	PIF 过程接口 (含1 米电缆)，
	optris PI Connect 软件包，
	铝制仪器箱
探测器	FPA, 非冷式 (25 µm x 25 µm)
光学分辨率	382 x 288 像素
光谱范围	7.5 - 13 µm
温度范围	-20°C...100°C, 0°C...250°C, 150°C...900°C,

帧频	80 Hz
视场角 (FOV)	30° x 23° FOV / f = 17 mm 或
	13° x 10° FOV / f = 40 mm

热灵敏度 (NETD)	0.08 K (30 ° x 23° FOV / F = 0.7)
	0.1 K (13° x 10° FOV / F = 1.0)
	-
可见光成像探头
(仅限双光路热像仪)

测量精度	±2°C 或 ±2%
PC 接口	USB 2.0
过程接口 (PIF)	0 - 10 V 输入,数字输入,0 - 10 V 输出
环境温度	0°C...50°C
存储温度	-40°C...70°C
相对湿度	20 - 80%, 无凝结
尺寸 / 环境等级	46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
重量	320 g, 包含镜头
震动	25G, IEC 68-2-29 / 2G, IEC 68-2-6
三脚架	1/4-20 UNC
供电	USB 供电

PI450-G7红外热像仪,玻璃行业专用

产品概述

欧普士PI450G7红外热像仪是PI系列中第一款面向工业现场的热像仪，针对玻璃行业，在限定波段内工作。
The optris® PI 450 G7 infrared camera is the first industry-specific thermal imaging camera in the PI series. Designed specially for the glass industry, this camera measures in only one spectral range.

在PI450 G7上我们保留了高速摄像（80HZ）以及高分辨率382×288像素，满足从玻璃吹瓶器到整块玻璃的实时摄像要求。
.

PI450G7在玻璃生产工业上用作线扫热像仪，提供数据存档和过程控制等多种可能性。并且有多种附件可选，功能复杂的PI connect软件也是标配。....

重要技术指标:

温度量程:
200 °C to 1,500 °C
波长: 7.9 µm
帧频: 80 Hz

PI450在线式红外热像仪,高热灵敏度40mK

产品介绍

PI450在线式红外热像仪
新版：382 x 288高像素探测元件
高达80 Hz帧频快速实时热成像
高热灵敏度：0.04K
设计小巧(尺寸：46 x 56 x 90 mm3)
重量轻巧（320g含光学镜头）
可选配镜头及工业应用附件

PI450在线式红外热像仪技术参数：
<

基本型号	PI450在线式红外热像仪
类型	在线式红外热像仪
标准包装	USB接口热像仪，含一个镜头，
	USB 电缆 ( 1米)，
	小型三脚架，
	PIF 过程接口 (含1 米电缆)，
	optris PI Connect 软件包，
	铝制仪器箱
探测器	FPA, 非冷式 (25 µm x 25 µm)
光学分辨率	382 x 288 像素
光谱范围	7.5 - 13 µm
温度范围	-20°C...100°C, 0°C...250°C, 150°C...900°C,
	80 Hz
帧频	30° x 23° FOV / f = 17 mm 或
视场角 (FOV)	13° x 10° FOV / f = 40 mm



热灵敏度 (NETD)	0.04 K (30 ° x 23° FOV / F = 0.7)
	0.06 K (13° x 10° FOV / F = 1.0)
	-
可见光成像探头
(仅限双光路热像仪)

测量精度	±2°C 或 ±2%
PC 接口	USB 2.0
过程接口 (PIF)	0 - 10 V 输入,数字输入,0 - 10 V 输出
环境温度	0°C...50°C
存储温度	-40°C...70°C
相对湿度	20 - 80%, 无凝结
尺寸 / 环境等级	46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
重量	320 g, 包含镜头
震动	25G, IEC 68-2-29 / 2G, IEC 68-2-6
三脚架	1/4-20 UNC
供电	USB 供电

PI640在线式红外热像仪,640 x480像素

产品介绍

optris PI 640是VGA在线式红外热像仪。

光学分辨率为640 x480像素,使得PI 640能够提供高清晰照片和视频。机身尺寸仅45 x56x90毫米,体重只有320克(包括透镜),使得PI 640成为市场上紧凑的红外热像仪。

它可以与其他工业设备附件配合使用,并免费提供一个不限用户数的的专业软件包。

PI640在线式红外热像仪技术参数：

基本型号	PI640在线式红外热像仪
类型	在线式红外热像仪
标准包装	USB接口热像仪，含一个镜头，
	USB 电缆 ( 1米)，
	小型三脚架，
	PIF 过程接口 (含1 米电缆)，
	optris PI Connect 软件包，
	铝制仪器箱
探测器	FPA, 非冷式 (17 µm x 17 µm)
光学分辨率	640 x 480 像素
光谱范围	7.5 - 13 µm
温度范围	-20°C...100°C, 0°C...250°C, 150°C...900°C,

帧频	32Hz
视场角 (FOV)	33° x 25° FOV



热灵敏度 (NETD)	75mK



测量精度	±2°C 或 ±2%
PC 接口	USB 2.0
过程接口 (PIF)	0 - 10 V 输入,数字输入,0 - 10 V 输出
环境温度	0°C...50°C
存储温度	-40°C...70°C
相对湿度	20 - 80%, 无凝结
尺寸 / 环境等级	46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
重量	320 g, 包含镜头
震动	25G, IEC 68-2-29 / 2G, IEC 68-2-6
三脚架	1/4-20 UNC
供电	USB 供电

PI在线式红外热像仪使用问题汇总

1.如何和电脑连接？
答：通过标配的USB接口，以及专业分析软件连接电脑，进行实时分析和查看。

testo 870basic红外热像仪-已停产

产品介绍

产品描述

通过常规的红外热成像仪进行快速检测有时并不像听起来那么简单，那是因为热成像仪通常整合了各种不同行业所需的不同功能，如建筑检测对仪器的要求与能源监测是完全不同的，但是，对于一位工作于电气或者暖通系统维护人员来说，您是否希望您的热像仪勿需具备您根本不会用到的功能呢？

这是我们的用户向我们提出的问题，这也是也是我们设计新产品的初衷。testo 870 basic红外热像仪则是一款完全符合您要求的仪器，自动对焦，小巧轻便又不失测量仪器的精准，适用于电气及暖通系统维护人员日常巡检的要求，实现快速又可靠的测量，节省大量时间. 诚如我们所知，时间，就是金钱。

testo 870 basic红外成像仪应用领域

泄漏检测，热桥定位，发现过热连接点：testo 870 basic红外热成像仪可广泛应用于各种电气、采暖系统的安装和调试工作，了解系统运行效率，发现可能性故障。

testo 870 basic红外热像仪 – 技术亮点

testo 870 basic红外热像仪不仅使用极其简便 – 您仅需按下开机键 – 同时具备了以下多种实用的功能及特性：

高分辨率提供优质图像：红外探测器160 x 120，多达19200像素点，配以高品质的光学探测器，呈现清晰的红外图像

热灵敏度< 0.12℃,可探测细微的温度变化

大视野成像：34°广角镜头，提供您更大视野观测物体表面温度分布情况

冷/热点自动追踪功能，现场瞬间发现故障隐患

专业版分析软件实现后续在电脑上读取并分析您的测量结果

热像图也可以JPEG格式保存，易于查看及做报表

产品包含

testo 870 basic 红外热像仪, 专业版分析软件, USB数据线, 电源适配器及单节可充电锂电池。

技术参数

性能	testo 870 basic	testo 870-1	testo 870-2
红外探测器尺寸	160 x 120	160 x 120	160 x 120
Super红外超像素	(x) 320 x 240	(x) 320 x 240	(x) 320 x 240
热灵敏度（NETD）	＜120 mK	＜100 mK	＜100 mK
空间分辨率（FOV）	34° x 26°	34° x 26°	34° x 26°
温度测量范围	-20 …280 °C	-20 …280 °C	-20 …280 °C
精度	±3°C 或 ± 2%	±2°C 或 ± 2%	±2°C 或 ± 2%
显示屏	3.5"LCD	3.5"LCD	3.5"LCD
可见光图像	-	-	x
冷/热点自动搜索功能	x	x	x
便携式仪器箱	(x)	x	x

备注：x 标准配置， (x) 可选配置

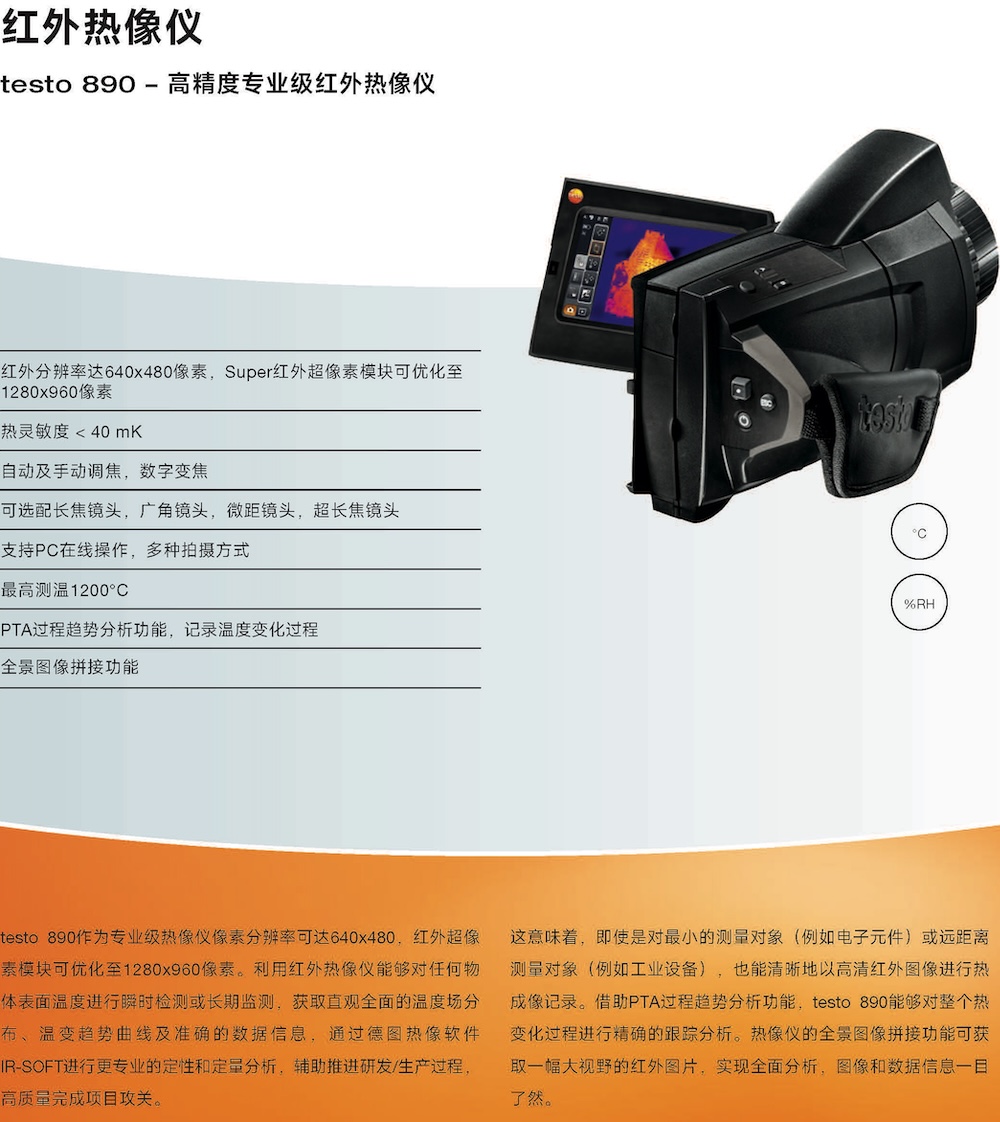

testo 890-2pro红外热像仪

产品介绍

testo 890-2红外热像仪拥有卓越的图像质量，灵活度高，可根据不同的应用进行功能模块配置及选择，满足从维护至研发应用专家级的检测要求。testo 890-2pro套装是基于testo 890-2单机的基础上为有不同距离测量需求的客户制定的高性价比的测量套装。

产品优势:

超高像素的图像：在红外super超像素技术模块下，可获取130万红外像素的图片，仪器则配置640 × 480 像素的红外探测器
灵活的镜头选择性：可根据不同的测量需要，选配镜头，镜头可现场更换，无论距离远近，均可获取清晰的图片
温度量程：最低可检测-50℃，最高可至1200℃
温度过程趋势监测与分析，可实时长时间记录时间段内的温度变化，整体分析热过程的趋势，并提供专业分析数据

产品描述

testo 890红外热像仪是红外测量专家的首选设备，其优异的性能可使您的测量与分析更为专业，完美。适用于：

建筑应用检测 – 细微的温差也可一目了然

建筑外墙空鼓缺陷检测
建筑节能检测
建筑结构缺陷检测

工业应用检测 – 大面积，远距离不是问题

电气系统的维护检测
高能耗工业设备的热力能耗测量及管理
生产过程中温度的全面监控

研发应用 – 小目标，小温差，过程处理

微米级小目标也可测量
细微温度变化也可捕捉
可长时间记录温度变化趋势，专业分析

testo 890-2红外热像仪的性能概览

testo 890-2红外热像仪：

超高像素的图像：在红外super超像素技术模块下，可获取130万红外像素的图片，仪器则配置640 × 480 像素的红外探测器
灵活的镜头选择性：可根据不同的测量需要，选配镜头，镜头可现场更换，无论距离远近，均可获取清晰的图片
温度量程：最低可检测-50℃，最高可至1200℃
4.3英寸的可旋转显示屏及配置可旋转的手柄，可协助从各个方位进行检测，使用更简单
优异的热灵敏度：≤0.04℃的热灵敏度，即使1℃的温差也可以清晰拍摄
出色的细节测量：testo 890-2最小聚焦10cm，标准配置即可探测测量 113 µm 的物体尺寸，结合德图Super红外超像素，标准配置可探测测量70 µm 的物体尺寸

testo 890红外热像仪的实用功能介绍

二维码测量地址自动识别功能，全新的文档管理模式

使用红外热像仪进行测量时，相似的被测物体的红外热图难以辨认归档。工程师们不仅要进行现场的测量，后期还需要做大量的图片识别归档的工作，极其麻烦。

testo 890红外热像仪全新的图片管理归档模式，根据拍摄的图片自动识别拍摄地址，并将同地址不同时间拍摄的照片归档在同一文件夹下，易于查找及分析，专为企业周期性检测而设计。

全新图片拼接功能，全景图片分析

对于大尺寸的测量物体，使用红外热像仪进行拍摄时，很难通过一张图像对该物体进行热像分析，而testo 890红外热像仪全新的全景拍摄功能则解决了这一难题，仪器会通过我们拍摄的＜9张图片来进行自动拼接合成，通过简单的操作，即可获得堪比专业的全景照片，提供全面有效的红外分析方式。

温度趋势实时记录与分析

可通过仪器或PC进行控制，对热变化的过程进行长时间的监测与记录，并可整体或逐幅图像进行过程分析，并获取完整全面的温度数据信息，提供专业的分析功能及报告。

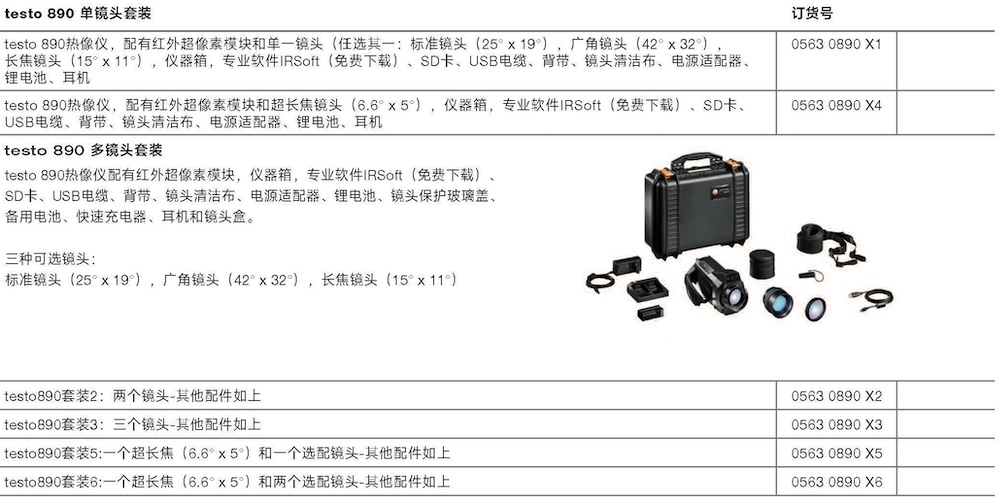

testo 890-2 pro红外热像仪套装配置

标含testo 890-2主机（含广角及长焦二个镜头）
双节可充电电池
直充电源
快速充电器
镜头保护镜
仪器便携式背带
专业红外分析软件
USB接线
SD存储卡
镜头清洁布
录音组件
坚固防水抗摔仪器箱

..

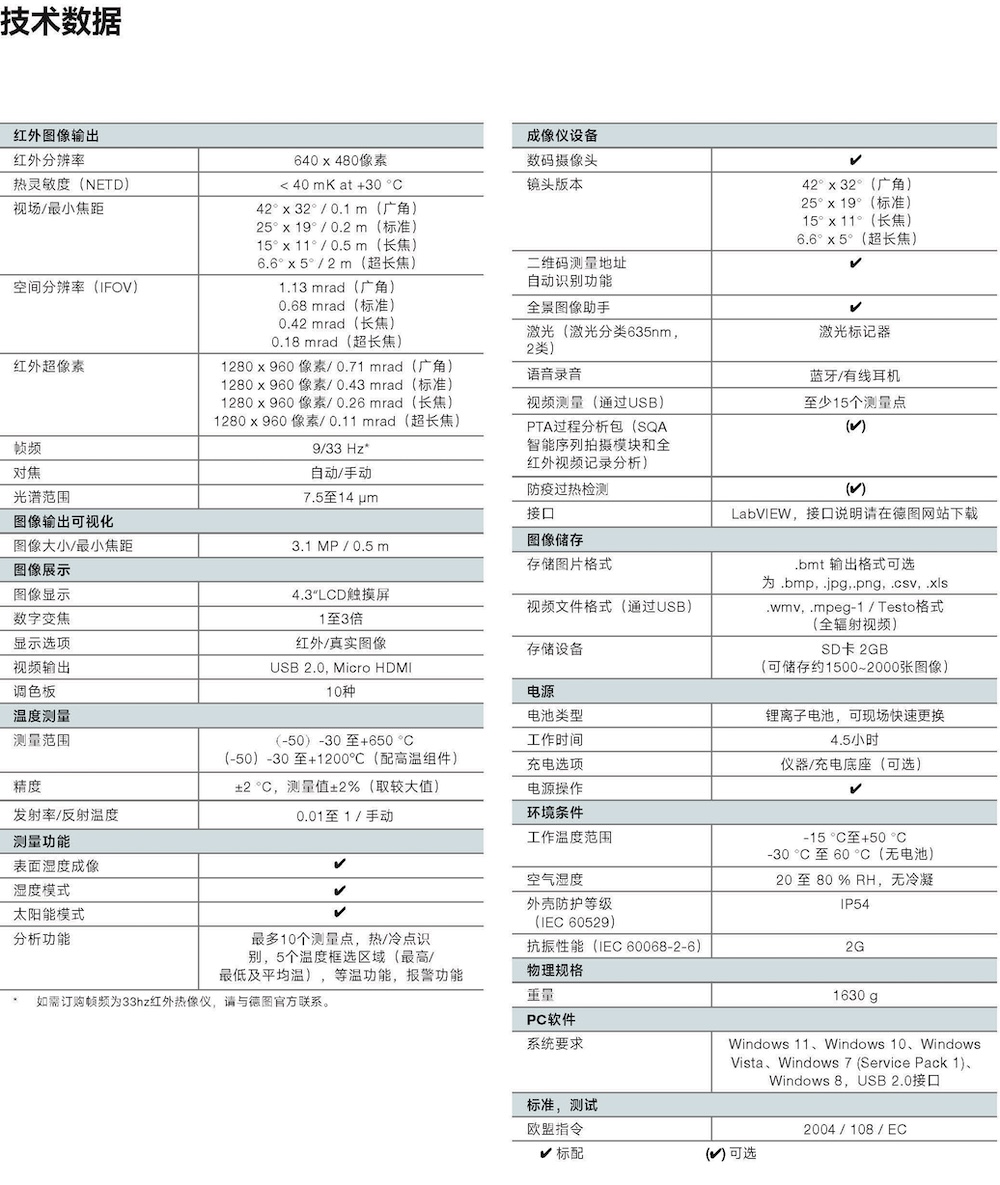

技术参数

Infrared image output

技术参数
红外分辨率	640 x 480 pixels
光谱范围	7.5 µm
对焦	auto / manual
图像刷新频率	33 Hz
红外超像素（空间分辨率)	0.71 mrad (Tele: 0.26 mrad)
红外想好像素(像素)	1280 x 960 pixels
几何分辨率(IFOV)	1.13 mrad (Tele: 0.42 mrad)
最小聚焦距离	0.1 m (Tele: 0.5 m)
视场	42° x 32°
热灵敏度	˂ 40 mK at +30 °C

* inside the EU, outside 9 Hz

Image output visual

技术参数
最小聚焦距离	0.5 m

3.1 MP

Image presentation

技术参数
显示屏类型	4.3" LCD touchscreen with 480 x 272 pixels
数码变焦	1 fold; 3 fold
显示屏选项	IR image / real image
颜色数量	8
颜色	8 (iron, rainbow, cold-hot, blue-red, grey, inverted grey, sepia, Testo)
视频输出	USB 2.0

Measurement

技术参数
测量范围	-30 to +100°C; 0 to +350 °C (switchable)
高温测量	+350 to +1200 °C
Accuracy	±2 °C, ±2 % of m.v. (±3 °C of m.v. at -30 to -22 °C)
发射率	0.01; 1
反射温度	manual
传输矫正	?
accuracy_high_temperature	±2 °C, ±2 % of m.v.

Measuring function

技术参数
表面湿度成像	?
湿度测量	(?)
太阳能模式	?
分析功能	Up to 3 measurement points, hot/cold spot recognition, isotherms, area measurement (min/max & average) and alarm values

** Wireless humidity probes only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Brazil, Chile, Mexico, New Zealand, Indonesia

Imager equipment

技术参数
数码相机	?
视频测量	up to 3 measurement points
声音记录	Bluetooth****/wired headset
激光	Laser marker
全景图像辅助	?
测量地址识别	?
可更换镜头	15° x 11°
标准镜头	42° x 32°
过程分析包	(?)

*** Excepting USA, China and Japan

Imager storage

技术参数
图像格式	.bmt; export option in .bmp; .jpg; .png; .csv; .xls
视频文件格式	.wmv; .mpeg-1; Testo format (fully radiometric video)
存储设备	SD cart 2GB (approx. 1500 - 2000 images)

Power supply

技术参数
电池类型	Fast-charging, Li-ion battery can be changed on-site
操作时间	4.5 h
充电选择	In instrument / charger (optional)
交流电供电	true
电池存放	Li ion rechargeable battery exchangeable on site

Ambient Condition

技术参数
储存温度	-30 °C; 60 °C
操作温度	-15 °C; 50 °C
环境湿度	20 to 80 % RH non-condensing
外壳防护等级	IP54
振动	2G

Physical specification

技术参数
重量	1,630 g
尺寸	253 x 132 x 111
三脚架接口	1/4" - 20UNC
外壳	ABS

PC software

技术参数
系统要求	Windows XP (Service Pack 3); Windows Vista; Windows 7 (Service Pack 1); Windows 9; Interface: USB 2.0

Standards, tests, warrenty

技术参数
EU-/EG-法规	2004/108/EG
保修	2 years

..

德图testo 869红外热像仪

产品介绍
资料下载

产品介绍

testo 869满足了所有重要和高质量的红外测温需要–数据精确，性能强大，测量快速且可靠。testo 869红外热像仪价格经济，携带方便，高清成像。

产品优势:

高分辨率提供优质图像，配置160 x 120红外像素
简单操作，直观的用户界面
热灵敏度< 0.12℃,可探测细微的温度变化
大视野成像：34°广角镜头，提供您更大视野观测物体表面温度分布情况

订货号 0560 8690

红外图像输出

技术参数
红外分辨率 160 ×120 像素
对焦定焦
图像刷新频率 9 Hz
几何分辨率 (IFOV)3.68 mrad
最小聚焦距离< 0.5 m (定焦镜头)
视场34° x 26°
热灵敏度光谱范围7.5 ~ 14 µm

图像显示

技术参数
显示屏类型3.5" LCD，320 x 240 像素显示
显示屏选项仅红外图像
颜色4种

测量

技术参数
测量范围-20 ~ +280 °C
精度某段量程内有效+ 宽容度 ±3 °C, ±3 % 读数(较高数值适用)
发射率0.01 ~ 1
反射温度手动

测量功能

技术参数
分析功能中心点测量，冷热点自动搜索

图像设备

技术参数
全屏模式 ✓
JPEG存储 ✓
标准镜头 34° x 26°

图像存储

技术参数
图像格式 .bmt; .jpg; 可保存为.bmp; .jpg; .png; .csv; .xls
存储设备内存1.6 GB，> 2000 图像 (不使用超像素时)

电源

技术参数
电池类型快速充电器
操作时间 4 小时
充电选择充电器（选配）
交流电供电是

环境情况

技术参数环境湿度20 - 80 %RH ，不结露
外壳防护等级IP54
振动 2G
储存温度 -30 ~ +60 °C
操作温度 -15 ~ +50 °C

物理规格

技术参数
外壳PC - ABS
重量550 g
大小219 x 96 x 95 mm

PC软件

系统要求
Windows XP (Service Pack 3); Windows Vista; Windows 7; Windows 8; Windows 10; interface: USB 2.0

红外热像仪标准/保修

技术参数 EU-/EG-法规2004/108/EG
保修2年

...

德图testo 875-1热像仪-已停产

产品介绍

testo 875-1经济型红外热成像仪，热灵敏度<80mK，具有良好的现场成像及分析功能。

产品介绍：

红外热像仪可将人眼无法看到的红外辐射能量转换为电信号，并以备种不同的颜色来表示不同温度分布的可视图像显示出来。这些可视的数据信号可以协助您查找温度异常点，从而在故障未发生之前发现故障隐患，识别设备或系统的潜在问题。

testo 875，是目前市场上性价比高的红外热像仪，广泛应用于机械设备的维护，及建筑能耗的检测。

testo 875的应用，可为您节约更多的时间，精力及成本，并且在更大程度上保证生产操作的安全性。

优势一览：

红外探测器尺寸160×120像素
高热灵敏度 < 80mK
标配广角镜32° x 23°
冷/热点自动追踪功能
手动调焦
温度量程至 -20 to +280°C

仪器配置：

专业版的分析软件
SD储存卡
USB连接线
主机
可充电锂电池
三脚架连接件
防尘，坚固型仪器箱

德图testo 885-1红外热像仪(已停产)

产品介绍

testo 885-1 红外热像仪的产品性能

	红外探测器尺寸，320 x 240 像素具有76,800个温度测点，可以对被测物体进行清晰、准确地探测。
	Super红外超像素功能,可优化为 640 x 480像素 Super红外超像素功能,通过精密的运算法则及信号处理技术,可4倍提升原始红外像素,更清晰,更精准。
	优异热灵敏度NETD < 0.03℃ < 0.03℃的热灵敏度, 可显示微小温差，锐利的发现温度细节。
	标配30°广角镜头,大视野拍摄标配30°广角镜头,大视野拍摄, 实现快速扫瞄。
	图像拼接功能，全景图片 testo 红外热像仪全新的全景拍摄功能，通过拼接助手可将拍摄的图片拼接为一幅全景图，不影响测量细节，可实现全景分析，一目了然。适用于大尺寸物体的检测。
测量地址自动识别功能 testo 红外热像仪全新的图片管理归档模式，根据拍摄的图片自动识别拍摄地址，并将同地址不同时间拍摄的照片自动归档专为企业周期性检测而设计。
1200°C 高温测量组件通过选配高温组件，可将温度测量范围扩展至1200°C ，适用于高温测量环境。

表面湿度分布成像功能，检测建筑物霉变隐患	镜头保护镜	自动对焦

内置可见光拍摄，带LED照明	选择性视频输出录像功能(三个测量点)	录音功能

技术参数

特征	testo 885-1	testo 885-2	testo 885-2 套装
红外探测器（像素）	320 x 240
热灵敏度（NETD）	<0.03
帧频	9 Hz/33 Hz*
温度范围	-20... 350 °C
Super红外超像素功能
可更换的长焦镜头11° x 9°
自动对焦
1.200 °C 的高温组件
测量地址自动识别功能
激光标记		<
表面湿度分布成像功能
湿度测量、无线与；湿度探头* * *（自动与测量值；实时传输）
录音功能
全辐射测量包括视频记录器功能
太阳能模式
镜头保护玻璃
额外的电池
快速电池充电器

* 条件性选配项，需咨询德图及相关代理商

标配
可选配
不可用

仪器标配: 坚固防水仪器箱,专业IRsoft软件、仪器保护软套, SD卡，USB线，主机，可充电锂电池，电源, 三脚架连接件。

德图testo 885-2pro红外热像仪(已停产)

产品介绍

产品描述

testo 885-2 pro套装在单机的基础上增加了更多实用的配置，一套设备适用于不同的测量需求，适用范围更广。

testo 885-2红外热像仪的性能概览

探测器类型320 x 240像素：76,800个像素点，提供超优质图像
红外超像素功能(Super)优化为640 x 480像素：该功能有效提升4倍画质像素，提供高品质成像效果
内置带LED照明灯的可见光数码相机：可见光与与红外图同步拍摄，同步存储，同步导出。为您的客户提供测量报告
操作简便，带可旋转手柄以及可选择折叠的显示屏，可各角度进行测量拍摄
提供多种图片格式，适用于不同的应用需求

testo 885红外热像仪的实用功能介绍

二维码测量地址自动识别功能, 全新的文档管理模式

使用红外热像仪进行测量时，相似的被测物体的红外热图难以辨认归档。工程师们不仅要进行现场的测量，后期还需要做大量的图片识别归档的工作，极其麻烦。

testo 885红外热像仪全新的图片管理归档模式，根据拍摄的图片自动识别拍摄地址，并将同地址不同时间拍摄的照片归档在同一文件夹下，易于查找及分析，专为企业周期性检测而设计。

全新图片拼接功能, 全景图片分析

对于大尺寸的测量物体,使用红外热像仪进行拍摄时,很难通过一张图像对该物体进行热像分析，而testo 885红外热像仪全新的全景拍摄功能则解决了这一难题，仪器会通过我们拍摄的＜9张图片来进行自动拼接合成，通过简单的操作，即可获得堪比专业的全景照片，提供全面有效的红外分析方式。

为什么testo 885是建筑检测的首选设备？

探测器类型320 x 240像素，可提供清晰的图像
＜0.03°C的温度探测灵敏度，适用于建筑检测中温差小的检测条件
标准配置30°广角镜头，提供更宽广的成像视野，被测物体的温度分布情况一览无遗
图片全景拼接功能：全景拍摄功能在测量大型物体时，自动将拍摄的多张图片来进行自动拼接合成，最终分析并存档整张全景图片，提供全面的数据信息进行比对
特殊的霉变危机检测并定位测量模式。通过手动输入室内环境空气温度及湿度，仪器即可自动计算表面湿度，并通过交通信号灯色系(红，黄，绿)即显示于显示屏上何处存在高霉变风险

testo 885是专业高性价比的工业热成像

探测器类型320 x 240像素，可提供清晰的图像
二维码测量地址自动识别功能：适用于企业周期性检测的需求，有效管理设备的检测数据及档案，通过对设备进行二维码编码管理，使测量更有条理及效率，便于追溯
高温测量，量程可扩增至1,200°C：可供选配的高温扩展模块可将温度量程扩展至1,200 °C

其他优势

可更换镜头 (具备长焦等多种镜头可选)
镜头保护镜(附件)
自动对焦
最小对焦距离10 cm
可进行语音注释

套装中包含testo IRSoft 专业版分析软件，用于在电脑上读取并分析热图像。

testo 885-2pro红外热像仪套装包括

testo 885-2主机（含广角及长焦二个镜头）
专业版IR红外分析软件
USB接线
SD存储卡
坚固防水抗摔仪器箱
快速充电器
镜头保护镜
仪器背带
镜头擦拭布
电源适配器
可充电电池（2节）

..

技术参数

Infrared image output

技术参数
红外分辨率	320 x 240 pixels
光谱范围	7.5 µm; 14 µm
对焦	auto / manual
图像刷新频率	33 Hz
红外超像素（空间分辨率)	1.06 mrad (standard lens), 0.38 mrad (telephoto lens)
红外想好像素(像素)	640 x 480 pixels
几何分辨率(IFOV)	1.7 mrad (Tele: 0.6 mrad)
最小聚焦距离	0.1 m (Tele: 0,5 m)
视场	30° x 23° (Tele: 11° x 9°)
热灵敏度	˂ 30 mK at +30 °C

* inside the EU, outside 9 Hz

Image output visual

技术参数
图像像素	3.1 MP
最小聚焦距离	0.5 m

Image presentation

技术参数
显示屏类型	4.3" LCD touchscreen with 480 x 272 pixels
数码变焦	1 fold; 3 fold
显示屏选项	IR image / real image
颜色数量	9
颜色	9 (iron, rainbow, rainbow HC, cold-hot, blue-red, grey, inverted grey, sepia, Testo)
视频输出	USB 2.0

Measurement

技术参数
测量范围	-30 to +100°C; 0 to +350 °C (switchable)
高温测量	+350 to +1200 °C
发射率	0.01
反射温度	manual
传输矫正	?
accuracy_high_temperature	±2 °C, ±2 % of m.v.

Measuring function

技术参数
表面湿度成像	?
湿度测量	(?)
太阳能模式	?
分析功能	Up to 3 measurement points, hot/cold spot recognition, isotherms, area measurement (min/max & average) and alarm values

** Wireless humidity probes only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Brazil, Chile, Mexico, New Zealand, Indonesia

Imager equipment

技术参数
数码相机	?
视频测量	up to 3 measurement points
声音记录	Bluetooth****/wired headset
激光	Laser marker
全景图像辅助	?
测量地址识别	?
可更换镜头	11° x 9°
标准镜头	30° x 23°
过程分析包	(?)

*** Excepting USA, China and Japan

Imager storage

技术参数
图像格式	.bmt; export option in .bmp; .jpg; .png; .csv; .xls
视频文件格式	.wmv; .mpeg-1
存储设备	SD cart 2GB (approx. 1500 - 2000 images)

Power supply

技术参数
电池类型	Fast-charging, Li-ion battery can be changed on-site
操作时间	4.5 h
充电选择	In instrument / charger (optional)
交流电供电	true
电池存放	Li ion rechargeable battery exchangeable on site

Ambient Condition

技术参数
储存温度	-30 °C; 60 °C
操作温度	-15 °C; 50 °C
环境湿度	20 to 80 %RH non-condensing
外壳防护等级	IP54
振动	2G

Physical specification

技术参数
重量	1,570 g
尺寸	253 x 132 x 111
三脚架接口	1/4" - 20UNC
外壳	ABS

PC software

技术参数
系统要求	Windows XP (Service Pack 3); Windows Vista; Windows 7 (Service Pack 1); Windows 9; Interface: USB 2.0

Standards, tests, warrenty

技术参数
EU-/EG-法规	2004/108/EG
保修	2 years

..2

德图testo 885-2红外热像仪(已停产)

产品介绍

testo 885-2红外热像仪的性能配置及专业的分析功能模块基本可满足各行业的应用需求，1200℃的量程范围适用于高耗能行业的测量应用，0.03℃的热灵敏度及图像全景拼接功能可测量细微温差适用于建筑节能检测的严苛测量要求，其PTA过程趋势分析模块提供研发所需的测量信息，测量精准，分析功能全面。

产品优势:

320 x 240 红外像素，热灵敏度为0.03°C
温度量程至1,200 °C，适用于高温测量需求
标配的二维码测量地址自动识别功能为企业周期性维检自动生成专业设备档案
标准配置30°广角镜头，提供更宽广的成像视野，且最小聚焦距离仅为10cm，大视野与细节检测同时满足

产品描述

testo 885-2红外成像仪更多特性

探测器类型320 x 240像素：76,800个像素点，提供超优质图像
红外超像素功能(Super)优化为640 x 480像素：该功能有效提升4倍画质像素，提供高品质成像效果
内置带LED照明灯的可见光数码相机：可见光与与红外图同步拍摄，同步存储，同步导出。为您的客户提供测量报告
操作简便，带可旋转手柄以及可选择折叠的显示屏，可各角度进行测量拍摄
提供多种图片格式，适用于不同的应用需求

testo 885红外热像仪的实用功能介绍

二维码测量地址自动识别功能, 全新的文档管理模式

使用红外热像仪进行测量时, 相似的被测物体的红外热图难以辨认归档。工程师们不仅要进行现场的测量,后期还需要做大量的图片识别归档的工作, 极其麻烦。

testo 885红外热像仪全新的图片管理归档模式，根据拍摄的图片自动识别拍摄地址，并将同地址不同时间拍摄的照片归档在同一文件夹下，易于查找及分析，专为企业周期性检测而设计。

全新图片拼接功能, 全景图片分析

对于大尺寸的测量物体,使用红外热像仪进行拍摄时,很难通过一张图像对该物体进行热像分析,而testo 885红外热像仪全新的全景拍摄功能则解决了这一难题,仪器会通过我们拍摄的＜9张图片来进行自动拼接合成，通过简单的操作，即可获得堪比专业的全景照片,提供全面有效的红外分析方式。

温度趋势实时记录与分析

可通过仪器或PC进行控制，对热变化的过程进行长时间的监测与记录，并可整体或逐幅图像进行过程分析，并获取完整全面的温度数据信息，提供专业的分析功能及报告。

为什么testo 885是建筑检测的首选设备？

探测器类型320 x 240像素，可提供清晰的图像
＜0.03℃的温度探测灵敏度，适用于建筑检测中温差小的检测条件
标准配置30°广角镜头，提供更宽广的成像视野，被测物体的温度分布情况一览无遗
图片全景拼接功能：全景拍摄功能在测量大型物体时，自动将拍摄的多张图片来进行自动拼接合成，最终分析并存档整张全景图片，提供全面的数据信息进行比对
特殊的霉变危机检测并定位测量模式。通过手动输入室内环境空气温度及湿度，仪器即可自动计算表面湿度，并通过交通信号灯色系(红，黄，绿)即显示于显示屏上何处存在高霉变风险

testo 885是专业用高性价比的工业热成像

探测器类型320 x 240像素，可提供清晰的图像
二维码测量地址自动识别功能：适用于企业周期性检测的需求，有效管理设备的检测数据及档案，通过对设备进行二维码编码管理，使测量更有条理及效率，便于追溯
选配高温测量，量程可扩增至1,200°C：可供选配的高温扩展模块可将温度量程扩展至1,200 °C

其他优势

可更换镜头 (具备长焦等多种镜头可选)
镜头保护镜(附件)
自动对焦
最小对焦距离10 cm
录音组件,语音注释

testo 885-2红外热像仪配置：

testo885-2主机（含镜头）
红外分析软件
USB接线
SD卡
坚固防水抗摔仪器箱坚固防水型仪器箱
仪器背带
镜头擦拭布
电源适配器
充电电池
录音组件

..1

技术参数

Infrared image output

技术参数
红外分辨率	320 x 240 pixels
光谱范围	7.5 µm; 14 µm
对焦	auto / manual
图像刷新频率	33 Hz
红外超像素（空间分辨率)	1.06 mrad (standard lens), 0.38 mrad (telephoto lens)
红外想好像素(像素)	640 x 480 pixels
几何分辨率(IFOV)	1.7 mrad (Tele: 0.6 mrad)
最小聚焦距离	0.1 m (Tele: 0,5 m)
视场	30° x 23° (Tele: 11° x 9°)
热灵敏度	˂ 30 mK at +30 °C

* inside the EU, outside 9 Hz

Image output visual

技术参数
图像像素	3.1 MP
最小聚焦距离	0.5 m

Image presentation

技术参数
显示屏类型	4.3" LCD touchscreen with 480 x 272 pixels
数码变焦	1 fold; 3 fold
显示屏选项	IR image / real image
颜色数量	9
颜色	9 (iron, rainbow, rainbow HC, cold-hot, blue-red, grey, inverted grey, sepia, Testo)
视频输出	USB 2.0

Measurement

技术参数
测量范围	-30 to +100°C; 0 to +350 °C (switchable)
高温测量	+350 to +1200 °C
发射率	0.01
反射温度	manual
传输矫正	?
accuracy_high_temperature	±2 °C, ±2 % of m.v.

Measuring function

技术参数
表面湿度成像	?
湿度测量	(?)
太阳能模式	?
分析功能	Up to 3 measurement points, hot/cold spot recognition, isotherms, area measurement (min/max & average) and alarm values

** Wireless humidity probes only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Brazil, Chile, Mexico, New Zealand, Indonesia

Imager equipment

技术参数
数码相机	?
视频测量	up to 3 measurement points
声音记录	Bluetooth****/wired headset
激光	Laser marker
全景图像辅助	?
测量地址识别	?
可更换镜头	11° x 9°
标准镜头	30° x 23°
过程分析包	(?)

*** Excepting USA, China and Japan

Imager storage

技术参数
图像格式	.bmt; export option in .bmp; .jpg; .png; .csv; .xls
视频文件格式	.wmv; .mpeg-1
存储设备	SD cart 2GB (approx. 1500 - 2000 images)

Power supply

技术参数
电池类型	Fast-charging, Li-ion battery can be changed on-site
操作时间	4.5 h
充电选择	In instrument / charger (optional)
交流电供电	true
电池存放	Li ion rechargeable battery exchangeable on site

Ambient Condition

技术参数
储存温度	-30 °C; 60 °C
操作温度	-15 °C; 50 °C
环境湿度	20 to 80 %RH non-condensing
外壳防护等级	IP54
振动	2G

Physical specification

技术参数
重量	1,570 g
尺寸	253 x 132 x 111
三脚架接口	1/4" - 20UNC
外壳	ABS

PC software

技术参数
系统要求	Windows XP (Service Pack 3); Windows Vista; Windows 7 (Service Pack 1); Windows 9; Interface: USB 2.0

Standards, tests, warrenty

技术参数
EU-/EG-法规	2004/108/EG
保修	2 years

..2

德图testo 890-1红外热像仪

产品介绍
资料下载

产品介绍

testo 890 – 专业型高清红外热像素

产品介绍：

testo 890热像仪采用了新式DV式设计，配有640 x 480像素的红外探测器，即使是严苛的应用要求，也能提供出众的图像质量。德图创新的SR红外超像素功能可直接将像素提升为百万像素，清晰成像，精准测量。

优势一览：

红外探测器尺寸，640 x 480 像素
SR红外超像素技术,可优化为 1280 x 960像素
优异热灵敏度NETD < 0.04℃
标配42°广角镜头,大视野拍摄
图像拼接功能，全景图片
测量地址自动识别功能
1200°C 高温测量组件
全视频输出录像功能,包括logger(编程记录)功能

特征	testo 890-1	testo 890-2	testo 890-2 套装
红外探测器（像素）	640 x 480
热灵敏度（NETD）	<0.04
帧频	9 Hz/33 Hz*
温度范围	-20... 350 °C
Super红外超像素功能
可更换的长焦镜头15° x 11°
自动对焦
1.200 °C 的高温组件
测量地址自动识别功能
激光标记
表面湿度分布成像功能
录音功能
全辐射测量包括视频记录器功能
太阳能模式
镜头保护玻璃
额外的电池
快速电池充电器

* 条件性选配项，需咨询德图及相关代理商

标配
可选配
不可用

仪器标配: 坚固防水仪器箱,专业IRsoft软件、仪器保护软套, SD卡，USB线，主机，可充电锂电池，电源, 三脚架连接件。

特征	testo 875
红外探测器(像素)	160 x 120
热灵敏度（NETD）	< 0.08
温度测量范围	-20 °C... +280 °C
帧频	9 Hz
标准镜头32° x 23°
可更换长焦镜头9° x 7°
Super红外超像素功能
内置数码可见光拍摄
表面湿度分布成像功能
冷热点自动搜索功能
太阳能测量模块
镜头保护镜
备用充电电池
快速充电器

Articles Tagged ‘红外热成像仪 - 上海勇石电子官网’

产品介绍

技术参数

optris PI 1M技术参数

资料下载

PI热像仪光路计算

产品介绍

optris PI LightWeight无人机红外热像仪套装

optris PI LightWeight技术细节

资料下载

产品介绍

USB Server Gigabit

资料下载

产品介绍

彩页在线浏览及下载

PI热成像仪图库

PI红外热像仪使用问题汇总

PI热像仪光路计算

产品介绍

彩页在线浏览及下载

PI热成像仪图库

PI红外热像仪使用问题汇总

PI红外热像仪视频介绍区

PI热像仪光路计算

产品概述

技术参数

optris PI 450 G7详细参数

资料下载

使用问题汇总

PI热像仪光路计算

产品介绍

彩页在线浏览及下载

PI热成像仪图库

PI红外热像仪使用问题汇总

PI热像仪光路计算

产品介绍

彩页在线浏览及下载

PI热成像仪图库

PI红外热像仪使用问题汇总

PI热像仪光路计算

产品介绍

产品描述

testo 870 basic红外成像仪应用领域

testo 870 basic红外热像仪 – 技术亮点

产品包含

技术参数

资料下载

870热像仪图库

使用问题汇总

产品介绍

产品优势:

产品描述

testo 890-2红外热像仪的性能概览

testo 890红外热像仪的实用功能介绍

testo 890-2 pro红外热像仪套装配置

技术参数

Infrared image output

Image output visual

Image presentation

Measurement

Measuring function

Imager equipment

Imager storage

Power supply

Ambient Condition

Physical specification

PC software

Standards, tests, warrenty

资料下载

产品介绍

资料下载

产品介绍

testo 875-1经济型红外热成像仪，热灵敏度<80mK，具有良好的现场成像及分析功能。

产品介绍：

优势一览：

仪器配置：

技术参数

资料下载

testo875-1红外热像仪图库

产品介绍
