产品介绍
1:ISN-AP1-B 幕帘式被动红外探测器
●1 米 x 11 米（3 英尺 x 35 英尺）幕帘式探测范围
2:ISN-AP1-P-CHI广角式被动红外探测器
7.5米*7.5米(25英尺*25英尺)探测范围
●温度补偿
●护盖防拆开关
● 拥有一步探测技术 (FSP) 的嵌入式微控制器
● 防气流和昆虫干扰
● 双体式设计
ISN-AP1-B 是一款优秀的传统式被动红外 (PIR) 探测器，经济实
惠且拥有可靠的性能。 该款探测器可为走廊、过道和大型窗户提
供幕帘式探测。 菲涅尔镜片出色的效果能够监视整个区域，使入
侵者无处藏身。
基本功能
温度补偿
探测器可以在临界温度下调节 PIR 的灵敏度以更加准确地探测人
体热量，从而有效识别入侵者并避免误报。
护盖防拆开关
当拆除护盖时，常闭触点会打开，同时向控制主机发出报警信号。
嵌入式微控制器
微控制器采用先进成熟的信号处理技术，包括博世特有的一步探
测技术（ FSP） 和温度补偿技术。 与用固定阈值级别来比较连
续信号的传统 PIR 探测器相比，采用微控制器的 ISN-AP1-B 探
测器更加安全可靠，同时提供卓越的防误报功能。
信号处理
一步探测技术 (FSP) 几乎可在瞬间对人体目标作出回应，而不会
产生由其他原因导致的误报。 FSP 能够根据信号幅度、极性、斜
率和周期来调节探测器的灵敏度。 这使安装人员省去了选择灵敏
度级别的麻烦。
防气流和昆虫干扰
密封的光学器件腔体可以防止气流和昆虫对探测器造成干扰。

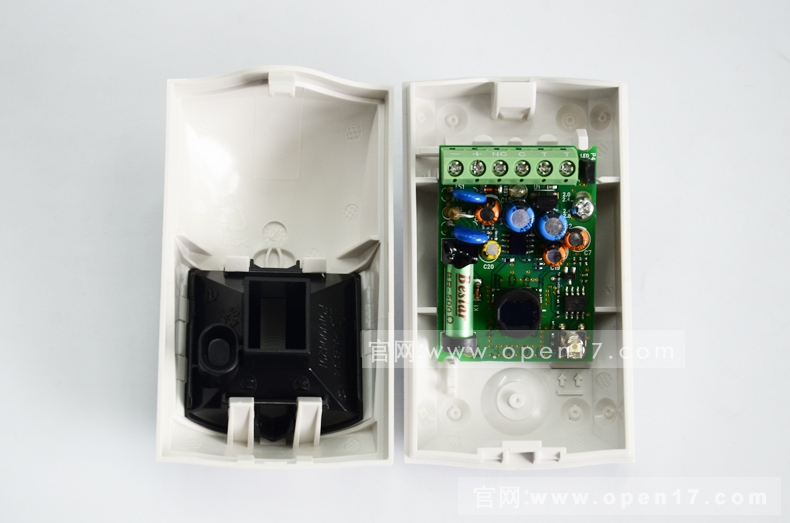

双体式设计
在安装和固定期间，只需拆除护盖。 电路板和光学器件一体化设
计，大大提高了安装速度、便利性和效率。
测试功能
在步测期间，红色发光二极管 (LED) 指示灯将会指示报警并进入
活动状态。
侧视图
上部安装高度范围
幕帘式探测区域：1 米 x 11 米（3 英尺 x 35 英尺）
侧视图
下部安装高度范围
幕帘式探测区域：1 米 x 11 米（3 英尺 x 35 英尺）
电源注意事项
● 使用经认证的电源。 所有输出只能连接到安全超低电压
(SELV) 电路。
● 此探测器没有内置备用电池。
安装注意事项
若要调整安装高度，请在安装之前上下滑动探测器的印刷电路板
(PCB)。 选择下列一种高度范围：
● 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）
● 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）
缺省高度为 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。
探测器应安装在适当的室内位置，以使入侵者必然经过探测器的
探测区域。 使用可选的 B335-3 小型旋转式安装架，探测器可以
安装在角落处或者平坦的墙体（表面半齐平式安装）。
注解可选的安装支架会减少探测器的探测范围，并会增
加探测盲区。
不要把探测器安装在以下地方：室外，窗户或窗户附近，阳光直
射的地方，气流风口，空调出口附近，热源附近，或者动物经常
出没的地方。
兼容性信息
该款探测器可以与所有传统控制主机一起工作。
技术规格
外壳设计
颜色： 白色
尺寸： 93 毫米 x 52 毫米 x 44 毫米
（3.7 英寸 x 2.1 英寸 x 1.7 英寸）
材料： 高强度 ABS 塑料
环境要求
相对湿度： 0 至 95%，无冷凝
操作温度： 0°C 至 +49°C（+32°F 至 +120°F）
温度（存储）： -29°C 至 +49°C（-20°F 至 +120°F）
指示灯
报警指示灯： 红色 LED 指示灯。
可通过 LED 跳线启用或禁用。
输出
继电器： 受监控，A 形常闭 (NC) 触点，电气额定
值：125 mA，28 VDC，3 W。
防拆开关： 常闭 (NC) 触点（带护盖），电气额定
值：28 VDC，125 mA（最大）。 防拆开
关回路连接到 24 小时保护防区。
电源要求
电流（报警）： < 25 mA
电流（待机）： < 15 mA，12 VDC
操作电压： 9 VDC 至 15 VDC
.
